1602LCD液晶屏是一種常見的顯示模塊，其名稱中的1602代表了其顯示區域的大小為16列2行。它可以顯示英文、數字、符號等信息，并且可以通過控制電路來實現顯示內容的變化。1602LCD液晶屏廣泛應用于各種電子產品中，如計算器、電子鐘表、溫度計等。
1602LCD液晶屏的接口

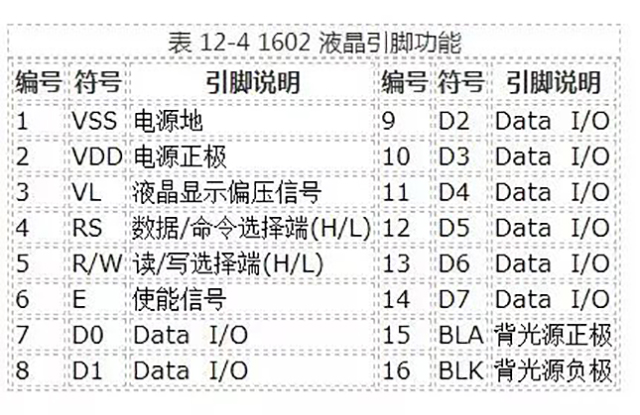

1602LCD液晶屏的接口主要包括16個引腳，其中8個引腳用于數據傳輸，另外8個引腳用于控制信號。其中，數據傳輸?shù)?個引腳分別為D0-D7，控制信號的8個引腳分別為RS、RW、E、D0-D3。其中，RS引腳用于選擇數據傳輸或指令傳輸，RW引腳用于選擇讀或?qū)懖僮?，E引腳用于使能信號，D0-D3引腳用于傳輸?shù)?位數據。
1602LCD液晶屏的接線方法如下：
1. 將1602LCD液晶屏的VSS引腳接地，VDD引腳接5V電源；
2. 將1602LCD液晶屏的VO引腳接一個10K電位器，另一端接地，中間接可變電壓，用于調整液晶屏的對比度；
3. 將1602LCD液晶屏的RS引腳接單片機的P0口，RW引腳接地，E引腳接單片機的P1口
4. 將1602LCD液晶屏的D0-D7引腳分別接單片機的P2-P9口。
1602LCD液晶屏的使用方法
使用方法如下：
1. 初始化液晶屏，設置顯示模式、光標模式等參數；
2. 將需要顯示的數據寫入液晶屏的數據寄存器中；
3. 等待液晶屏完成數據顯示；
4. 清除液晶屏上的數據，準備下一次顯示。
總結
1602LCD液晶屏是一種常見的顯示模塊，它可以通過控制電路來實現顯示內容的變化。其接口包括16個引腳，其中8個引腳用于數據傳輸，另外8個引腳用于控制信號。接線方法包括將1602LCD液晶屏的VSS引腳接地、VDD引腳接5V電源、VO引腳接一個10K電位器、RS引腳接單片機的P0口、RW引腳接地、E引腳接單片機的P1口、D0-D7引腳分別接單片機的P2-P9口。使用方法包括初始化液晶屏、將需要顯示的數據寫入液晶屏的數據寄存器中、等待液晶屏完成數據顯示、清除液晶屏上的數據，準備下一次顯示。
