全反射液晶顯示屏的結構剖析

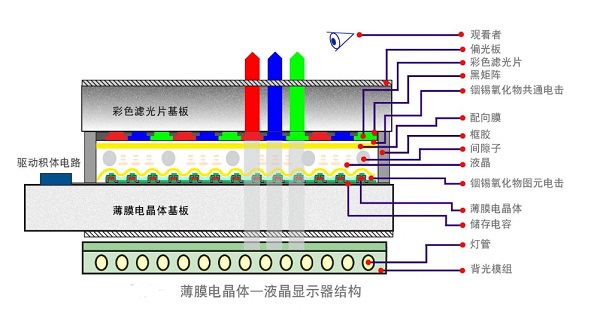

(一)基板與電極:承載顯示的基礎
全反射液晶顯示屏的核心結構,是由兩塊基板以及夾在它們中間的各種功能層共同組成的。這兩塊基板,就如同堅實的“地基”,為整個顯示屏提供穩固的支撐。一般來說,基板多選用玻璃材質,其具備良好的透明度與穩定性,能夠確保光線順利透過,同時為后續的制程工藝提供可靠的承載平臺。在第一基板上,分布著眾多微小卻至關重要的像素電極,它們如同精密棋盤上的棋子,規則排列。這些像素電極由導電性能優良的透明材料制成,常見的有氧化銦錫(ITO)。當電流通過時,像素電極能夠精準地在局部區域產生電場,進而對液晶分子的排列狀態進行調控,成為實現畫面精細顯示的關鍵“操控手”。
與此同時,薄膜晶體管(TFT)也集成在第一基板上,它宛如一位智能“管家”,負責控制每個像素電極的電流通斷。TFT依據接收到的來自外部驅動電路的信號,迅速且準確地決定是否讓電流通過像素電極,從而實現對液晶分子狀態的精確操控,保障圖像顯示的準確性與及時性。第二基板相對第一基板而言,構造稍顯“簡潔”,其內側通常覆蓋著一層透明電極,這層電極如同一張均勻分布的“電網”,能夠與第一基板上的像素電極協同工作,共同構建起電場環境,促使液晶分子在電場作用下發生有序的排列變化,為光線的調制奠定基礎。
(二)液晶分子:神奇的光控介質

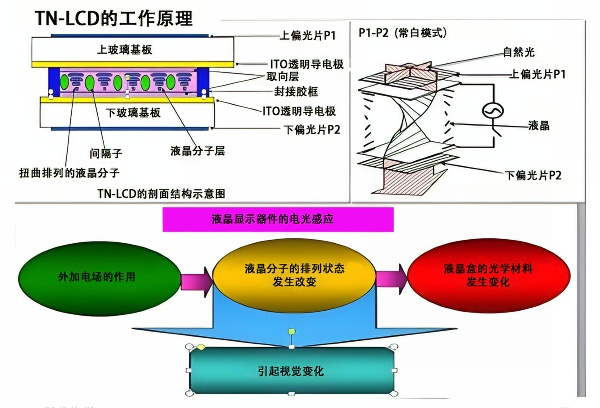

液晶分子,無疑是全反射液晶顯示屏中的“神奇精靈”。它們處于一種特殊的物質狀態,既擁有液體的流動性,能夠靈活地改變自身排列;又具備晶體的光學各向異性,這意味著它們對于不同方向的光線具有各異的傳播特性。液晶分子的形狀大多呈細長的棒狀或絲狀,這種獨特的形態使其在電場作用下能夠較為容易地改變取向。
在未施加電壓時,液晶分子往往呈現出自然的排列狀態,例如平行排列或特定角度的傾斜排列。此時,光線穿透液晶層,其偏振狀態會依據液晶分子的排列方向發生相應改變。當在液晶層兩側施加電壓后,電場力宛如一雙無形的“大手”,推動液晶分子扭轉或重新定向排列。這一變化使得光線的傳播路徑隨之改變,原本能夠透過的光線可能被阻擋,而原本被散射的光線或許又能匯聚起來,從而實現對光的有效控制,將電信號巧妙地轉化為豐富多彩的視覺圖像。液晶分子這種獨特的電光效應,是全反射液晶顯示屏能夠呈現出清晰、多變畫面的核心機制,它們就像一群訓練有素的舞者,在電場的指揮下,為我們演繹出一場場精彩的光影之舞。
(三)反射層:光線的“魔法鏡”
反射層,位于顯示屏結構中的特定位置,它如同一塊隱藏在幕后的“魔法鏡”,默默發揮著關鍵作用。通常,反射層被安置在靠近第一基板的一側,與液晶層緊密相鄰。其材質的選擇大有講究,一般采用金屬或金屬化合物制成,像鋁(Al)、銀(Ag)及其合金等都是常見的選材。這些材料具備高反射率的特性,能夠高效地將照射到其上的光線反射回去。
反射層的工作原理恰似光學魔術,當外界光線穿透液晶層抵達反射層時,光線就像遇到了一面“彈力墻”,被迅速反射回來,再次穿過液晶層射出顯示屏表面。為了實現最佳的反射效果,反射層的厚度需要精確控制,一般在納米級別,以確保與光線的波長相互適配,使得反射過程更加高效。而且,反射層的表面平整度要求極高,哪怕極其細微的凹凸不平,都可能導致光線反射方向雜亂無章,進而影響顯示畫面的清晰度與均勻性。所以在制造工藝中,會運用諸如濺射、蒸鍍等精密技術,來保障反射層的高質量,讓它能完美地將光線“馴服”,為我們呈現出清晰明亮的視覺效果。
全反射如何實現
(一)光線入射:開啟顯示之旅
當外界光線照射到全反射液晶顯示屏表面時,光線首先會遇到顯示屏最外層的偏光片,偏光片就如同一位“光線守門員”,只允許特定偏振方向的光線通過,將雜亂無章的自然光線梳理成有序的偏振光,為后續的精確控制奠定基礎。經過偏光片篩選后的光線,順利進入液晶層。此時,液晶分子依據自身當前的排列狀態,對光線的偏振方向和傳播路徑進行初步調整。由于液晶分子的各向異性,光線在穿越液晶層的過程中,其偏振角度會隨著液晶分子的取向而發生微妙變化,仿佛光線在穿越一片由液晶分子構成的“智能濾網”。
接著,光線抵達反射層與液晶層的界面。這個界面是光線命運的“轉折點”,因為在這里,光線將面臨不同的折射、反射情況,而這恰恰是全反射液晶顯示屏實現顯示效果的關鍵環節。倘若光線毫無阻礙地穿透界面,后續的光學過程將無法按照預期進行,也就無法呈現出清晰的圖像;反之,若光線能依據顯示屏的需求,在界面處精準地發生折射或全反射,那么豐富多彩的畫面便能躍然屏上。
(二)全反射機制:光的奇妙“折返跑”
全反射的實現,離不開液晶分子與反射層精妙的協同作用。液晶分子在電場未施加時,呈現出自然的排列狀態,此時液晶層具有一定的折射率,設為 (n_1)。而反射層由于其金屬或金屬化合物材質,具有相對穩定且較高的折射率,設為 (n_2)(通常 (n_2 > n_1))。
當光線以一定入射角 (\theta_1) 從液晶層射向反射層時,根據折射定律 (n_1 \sin\theta_1 = n_2 \sin\theta_2)(其中 (\theta_2) 為折射角),光線會發生折射進入反射層。然而,隨著入射角 (\theta_1) 逐漸增大,折射角 (\theta_2) 也會相應增大。當入射角增大到某一特定值,即臨界角 (\theta_c) 時,折射角 (\theta_2) 恰好達到 (90^{\circ}),此時折射光線沿著反射層表面?zhèn)鞑?。一旦入射?(\theta_1) 繼續增大,超過臨界角 (\theta_c),神奇的全反射現象就發生了,光線不再折射進入反射層,而是全部被反射回液晶層,如同一位敏捷的運動員在遇到“邊界”后迅速折返。
液晶分子的排列狀態能夠通過電極施加的電壓進行改變,進而調整液晶層的折射率 (n_1)。當需要顯示白色畫面時,通過精準調控電壓,使液晶層的折射率 (n_1) 小于反射層的折射率 (n_2),并且讓外界光線以大于臨界角 (\theta_c) 的角度入射,光線便會在反射層與液晶層界面發生全反射,大量光線被反射回觀察者眼中,呈現出明亮的白色;反之,若要顯示黑色畫面,則調整電壓使液晶層的折射率 (n_1) 大于反射層的折射率 (n_2),光線在界面處折射進入反射層后,被反射層背后的吸光材料吸收,幾乎沒有光線返回,從而呈現出黑色。如此一來,通過巧妙地控制液晶分子的排列與光線的入射條件,全反射液晶顯示屏便能實現黑白畫面的精準切換,為我們展現出清晰、穩定的視覺信息。
全反射液晶顯示屏與傳統顯示屏對比
傳統的液晶顯示屏:無論是采用冷陰極熒光燈管(CCFL)還是發光二極管(LED)作為背光光源,都宛如一個“電老虎”,持續消耗著大量的電能。據相關數據統計,傳統液晶顯示屏背光部分的能耗,竟然占據了整個顯示器功耗的 70%左右。這是因為背光需要持續點亮,以確保屏幕在各種環境下都能有足夠的亮度,從而讓我們看清畫面內容。
全反射液晶顯示屏:它則像是一位“節能標兵”,巧妙地利用外界自然光線作為光源,徹底摒棄了耗能巨大的背光模塊。在光線充足的環境中,全反射屏只需借助外界光,通過液晶分子與反射層的協同作用,就能將光線精準地反射、調制,進而呈現出清晰的圖像。這就好比在白天,我們打開窗戶,利用自然光照明,無需開燈一樣,自然能大大降低能耗。例如,在戶外使用配備全反射液晶顯示屏的電子設備時,屏幕亮度會隨著外界光線增強而自動變亮,且無需額外消耗過多電量;而在室內光線較暗的情況下,全反射屏的功耗優勢更加顯著,它僅需極少的電量維持液晶分子的狀態調控,就能保證畫面正常顯示。這種低功耗的特性,使得采用全反射液晶顯示屏的移動設備,如智能手機、智能手表、電子書閱讀器等,續航能力得到了質的飛躍,讓我們告別頻繁充電的煩惱,能夠更加從容地使用設備,無論是出差途中、戶外探險,還是日常通勤,都無需擔憂電量不足。
全反射液晶顯示屏的應用領域
全反射液晶顯示屏憑借其獨特的優勢,已然在諸多領域“站穩腳跟”,擁有廣泛的應用場景。

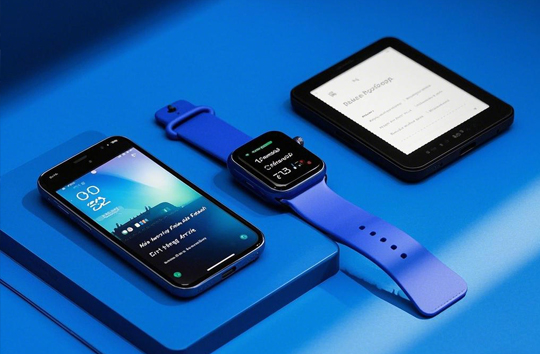

常見的電子計算器,電子價簽,電子書閱讀器,智能手表、運動手環,車載儀表盤、中控顯示屏等設備。
全反射液晶顯示屏值不值得買?
對于那些經常在戶外活動,對設備續航有較高要求的朋友來說,全反射液晶顯示屏絕對是不二之選。比如戶外探險愛好者,在長時間的野外行程中,電子設備的電量彌足珍貴,全反射屏憑借超低功耗,能確保設備長時間穩定運行,無論是查看地圖、記錄行程,還是緊急通訊,都無需擔憂電量突然告罄;還有戶外運動達人,跑步、騎行時佩戴的智能手表,采用全反射屏,強光下清晰可視運動數據,且充電頻次大幅降低,讓運動更加專注、無拘無束。
而注重用眼健康,日常閱讀、學習離不開電子設備的人群,像學生黨、上班族,全反射液晶顯示屏也能帶來極大的福音。在長時間閱讀電子書、查閱資料時,它柔和自然的光線,能有效減輕眼睛疲勞,預防近視等眼部問題,讓學習和工作更加輕松、持久。
當然,全反射液晶顯示屏也并非十全十美。在光線極暗的環境下,由于缺乏背光,其顯示亮度可能會不足,導致畫面較難看清。但總體而言,隨著技術的不斷進步,其在弱光環境下的表現也在逐步改善。如果您更看重設備在強光下的可視性、低功耗以及護眼功能,那么全反射液晶顯示屏無疑是非常值得投資的,它將為您開啟全新的視覺體驗。
