OLED顯示屏原理解析
通過控制每個像素中紅、綠、藍三種顏色的 OLED 發光強度，就可以混合出各種不同的顏色，從而實現全彩顯示。在顯示圖像時，根據圖像信號控制每個像素的電壓或電流，進而控制像素的發光亮度和顏色，最終形成各種豐富多彩的圖像和視頻畫面。
OLED顯示屏以其自發光的獨特原理，展現出高對比度、快速響應、輕薄便攜、廣視角等諸多令人矚目的特性。

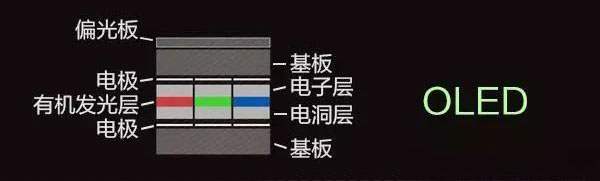

工作過程
電荷注入：當給 OLED 顯示屏施加電壓時，陽極會注入空穴，陰極會注入電子。陽極通常采用具有高功函數的金屬或透明導電氧化物，如氧化銦錫（ITO），其能夠有效地將空穴注入到有機功能層中；陰極則采用低功函數的金屬，便于電子的注入。
電荷傳輸：注入的空穴和電子分別在空穴傳輸層和電子傳輸層中傳輸，它們會向發光層移動。空穴傳輸層的作用是將陽極注入的空穴快速傳輸?shù)桨l(fā)光層，同時阻止電子向陽極方向擴散；電子傳輸層則負責將陰極注入的電子傳輸?shù)桨l(fā)光層，并防止空穴向陰極方向擴散。
激子形成：當空穴和電子在發光層中相遇時，它們會結合形成激子。激子是一種處于激發態的電子 - 空穴對，具有一定的能量。
發光：激子從激發態躍遷回基態時，會釋放出能量，這些能量以光子的形式發射出來，從而產生發光現象。發光的顏色取決于發光層中有機材料的分子結構和能級特性，通過選擇不同的有機發光材料，可以實現紅、綠、藍等不同顏色的發光。
OLED顯示屏的神秘面紗
OLED，即有機發光二極管（Organic Light-Emitting Diode），其神奇之處在于采用了有機材料，具備自發光的特性。當電流通過這些有機材料時，它們能夠直接發出絢麗多彩的光芒，不需要像傳統 LCD 顯示屏那樣依靠背光模組來照亮畫面。
它的每個像素點都能獨立發光和控制亮度。這就像是每個像素點都自帶一個小電燈泡，需要亮的時候就發光，需要暗的時候就熄滅，完全不受其他像素點的影響。這種獨特的自發光原理，使得 OLED 顯示屏在顯示黑色時，能夠真正做到完全關閉像素點，呈現出深邃的純黑色，從而大幅提升了對比度，讓畫面的亮部更亮，暗部更暗，細節更加清晰可見。同時，自發光特性也使得 OLED 顯示屏在色彩表現上更加出色，能夠呈現出更加鮮艷、豐富、逼真的色彩，給用戶帶來更加震撼的視覺享受。
OLED 顯示屏的壽命受多種因素影響，一般來說其正常使用壽命在 3 到 5 年左右。
OLED顯示屏的豐富分類
被動矩陣OLED（PMOLED），其構造相對簡約，借助外部電路操控陰極與陽極交叉點的像素發光。它的優勢在于成本低廉、制造工藝簡便，然而缺點是亮度有限、刷新率較低且功耗較大 。因此，PMOLED 多應用于對顯示要求不高、屏幕尺寸較小的設備，如電子手表、計算器、小型工業控制器等。在電子手表中，它能清晰呈現時間、日期等基本信息，滿足日常使用需求。
主動矩陣 OLED（AMOLED），在陽極層設有薄膜晶體管（TFT）陣列，能夠獨立控制每個像素的發光，具備高亮度、高刷新率、快速響應以及低功耗的特性。AMOLED 被廣泛應用于對顯示性能要求較高的設備，像智能手機、平板電腦、電腦顯示器、電視等。如今市面上的高端智能手機，大多采用 AMOLED 屏幕，以提供卓越的視覺體驗，無論是色彩的鮮艷度、對比度，還是觸摸操作的響應速度，都表現出色。
頂部發光OLED（TOLED），光線從屏幕頂部射出，基層不透明或具有反射性，通常搭配主動矩陣技術使用。TOLED 的發光效率較高，對比度出色，常用于制作智能卡、微型顯示器等設備。在智能卡中，TOLED 能夠清晰顯示卡內信息，方便用戶讀取。
透明 OLED（TOLED），擁有透明的基層、陽極和陰極，在不通電時具備較高的透明度，通電后可實現雙向透光顯示。這種獨特的特性使其在商業展示、建筑設計、汽車等領域展現出巨大的應用潛力。在商業展示中，透明 OLED 可用于櫥窗展示，將產品與動態廣告相結合，吸引顧客的目光；在建筑設計中，可應用于玻璃幕墻，增添建筑的科技感與藝術感；在汽車領域，可用于制作車內的透明顯示屏，如擋風玻璃上的抬頭顯示，為駕駛員提供直觀的信息。
柔性 OLED（FOLED），以柔韌性良好的材料作為基層，如塑料或金屬箔，使得屏幕能夠?qū)崿F(xiàn)彎曲、折疊。這一特性讓它在可穿戴設備、折疊屏手機等領域大放異彩。在可穿戴設備中，柔性 OLED 可制成貼合人體曲線的顯示屏，如智能手表的表帶、智能手環的屏幕等，為用戶帶來舒適便捷的佩戴體驗；在折疊屏手機中，柔性 OLED 使手機實現折疊與展開功能，既滿足了便攜性需求，又在展開時提供更大的屏幕顯示面積，為用戶帶來全新的使用體驗。
白光 OLED（WOLED），能夠發出接近自然光的白光，具有亮度高、光色均勻、能效優異的特點。WOLED 常用于照明領域，可制成燈具、照明面板等，為室內外提供舒適的照明環境。同時，在一些需要高亮度白光顯示的設備中，也可能會應用到 WOLED 技術。
不同類型的OLED屏應用場景有那些
基于發光材料分類
小分子OLED屏：
手機屏幕：小分子 OLED 材料發光效率高、色彩鮮艷、對比度高，能夠呈現出清晰、細膩的圖像和豐富的色彩，滿足用戶對手機屏幕高品質顯示的需求。
高端顯示器：在一些高端電腦顯示器、專業繪圖顯示器中應用，小分子 OLED 屏可精準顯示色彩，對于設計師、攝影師等對色彩要求較高的專業人士非常適用。
高分子OLED屏：
柔性顯示產品：如可折疊手機、柔性平板電腦等，高分子 OLED 材料具有良好的柔韌性，能夠適應不同的彎曲半徑，不易在折疊過程中出現損壞，為柔性顯示技術提供了理想的材料基礎。
可穿戴設備：如智能手表、智能手環等，高分子 OLED 屏可以根據設備的形狀進行彎曲和定制，提供更好的佩戴舒適度和視覺體驗。
基于驅動方式分類
被動矩陣OLED屏（PMOLED）：
小型顯示設備：如電子詞典、手持游戲機、智能手表等，這些設備屏幕尺寸較小，對顯示分辨率和刷新率要求相對不高，PMOLED 屏具有成本低、功耗低等優勢，能夠滿足其基本顯示需求。
簡單信息顯示：如電梯顯示屏、公交車站牌顯示屏等，主要用于顯示簡單的文字、數字和圖標信息，PMOLED 屏可以在較低的成本下實現穩定的顯示效果。
主動矩陣 OLED 屏（AMOLED）：
高端智能手機：AMOLED 屏具有快速的響應速度、高對比度、廣視角等優點，能夠?yàn)橛脩魩?lái)出色的視覺體驗，因此在高端智能手機市場中得到了廣泛應用。
電視：AMOLED 電視可以實現像素級的精準控光，呈現出深邃的黑色和明亮的色彩，提供沉浸式的觀看體驗。
車載顯示：在汽車的中控顯示屏、儀表盤顯示屏等方面，AMOLED 屏能夠在不同的光照條件下提供清晰的顯示效果，并且可以實現多樣化的顯示功能和交互體驗。
主動式OLED顯示屏和被動式OLED屏顯示屏有什么區別
結構與驅動方式
AMOLED：采用薄膜晶體管（TFT）陣列來控制每個像素的發光。每個像素都有獨立的開關和驅動電路，能夠精確控制像素的亮度和顯示時間。這種結構使得 AMOLED 可以實現高分辨率、高刷新率的顯示效果。
PMOLED：通過行列電極交叉來控制像素發光。在同一行或列的像素會同時被選中和驅動，像素的控制相對簡單，不需要為每個像素配備復雜的驅動電路，因此結構相對簡單。
顯示性能
AMOLED：響應速度快，能夠在短時間內完成像素的點亮和熄滅，在顯示高速動態畫面時，不易出現殘影和拖影現象。同時具備高對比度，黑色顯示更純凈，色彩更加鮮艷、逼真，可視角也比較廣。
PMOLED：響應速度相對較慢，在顯示動態畫面時可能會出現一定程度的模糊和殘影。對比度和色彩表現相對較弱，可視角相對較窄，從不同角度觀看時，畫面的亮度和色彩可能會有明顯變化。
功耗與壽命
AMOLED：在顯示黑色畫面時，像素可以完全關閉，不消耗能量，因此在顯示黑色較多的畫面時功耗較低。但在顯示白色或高亮度畫面時，功耗相對較高。由于每個像素獨立驅動，在長期使用過程中，可能會出現個別像素老化的問題。
PMOLED：功耗相對較高，因?yàn)樵陲@示過程中，即使是不需要發光的像素，也會有一定的電流通過。其壽命相對較短，因?yàn)橄袼氐尿?qū)動方式使得每個像素在單位時間內的發光次數相對較多，容易導致像素老化。
成本與尺寸
AMOLED：制造工藝復雜，需要高精度的技術和設備，成本較高。但隨著技術的發展和規模效應的顯現，成本逐漸降低。可以制作大尺寸的顯示屏，如電視、電腦顯示器等。
PMOLED：結構簡單，制造工藝相對容易，成本較低。通常用于小尺寸顯示屏，如電子詞典、手持游戲機、智能手表等。
AM-OLED顯示屏和PM-OLED顯示屏區別
AM-OLED（主動矩陣有機發光二極管）顯示屏和 PM-OLED（被動矩陣有機發光二極管）顯示屏有以下區別：
驅動方式
AM-OLED：每個像素都有獨立的薄膜晶體管（TFT）驅動電路，能夠精確控制每個像素的發光時間和亮度，從而實現更高的分辨率和刷新率。
PM-OLED：采用行列掃描的方式來控制像素發光，同一行或列的像素會同時被選中和驅動，像素的控制相對簡單，不需要為每個像素配備復雜的驅動電路。
顯示性能
AM-OLED：響應速度快，能夠快速地切換像素的亮滅狀態，在顯示高速動態畫面時表現出色，不易出現殘影和拖影現象。具有更高的對比度，黑色顯示更純凈，色彩更加鮮艷、逼真，可視角也更廣。
PM-OLED：響應速度相對較慢，在顯示動態畫面時可能會出現一定程度的模糊和殘影。對比度和色彩表現相對較弱，可視角相對較窄，從不同角度觀看時，畫面的亮度和色彩可能會有明顯變化。
功耗與壽命
AM-OLED：在顯示黑色畫面時，像素可以完全關閉，不消耗能量，因此在顯示黑色較多的畫面時功耗較低。但在顯示白色或高亮度畫面時，功耗相對較高。由于每個像素獨立驅動，在長期使用過程中，可能會出現個別像素老化的問題。
PM-OLED：功耗相對較高，因?yàn)樵陲@示過程中，即使是不需要發光的像素，也會有一定的電流通過。其壽命相對較短，因?yàn)橄袼氐尿?qū)動方式使得每個像素在單位時間內的發光次數相對較多，容易導致像素老化。
成本與尺寸
AM-OLED：制造工藝復雜，需要高精度的技術和設備，成本較高。但隨著技術的發展和規模效應的顯現，成本逐漸降低?？梢灾谱鞔蟪叽绲娘@示屏，如電視、電腦顯示器等。
PM-OLED：結構簡單，制造工藝相對容易，成本較低。通常用于小尺寸顯示屏，如電子詞典、手持游戲機、智能手表等。
OLED顯示屏未來發展趨勢市場規模預測
OLED顯示屏：從現有數據和行業趨勢來看，未來市場規模增長勢頭強勁。根據 Omdia 數據，2022 年全球 OLED 面板市場規模達 424 億美元，2023 年約為 472 億美元，預計 2024 年將增至 490 億美元 。隨著 OLED 在各領域的廣泛應用，尤其是在消費電子、車載顯示、醫療設備等領域的不斷滲透，市場規模有望持續擴大。
在消費電子領域，智能手機對 OLED 顯示屏的需求持續增長。預計到 2025 年，全球智能手機 OLED 面板出貨量將進一步提升，中國智能手機市場規模預計將突破 6 億臺，其中 OLED 屏占比將達到 55%。平板電腦和筆記本電腦搭載 OLED 屏幕的比例也將逐步提高，推動市場規模增長。
在電視領域，OLED 電視盡管目前在整體電視市場出貨量占比相對傳統液晶電視仍有差距，但在高端市場表現突出。預計未來大尺寸、高畫質的 OLED 電視需求將逐漸增加，推動 OLED 電視市場規模擴大。
新興領域方面，如虛擬現實、增強現實、醫療設備、智能家居、車載顯示等，對 OLED 顯示屏的需求正處于快速上升階段。隨著這些領域的技術發展和市場成熟，將為 OLED 顯示屏帶來廣闊的市場空間。預計到 2030 年，中國 OLED 面板市場規模將突破 1000 億美元，其中高端產品占比將進一步提高。
柔性OLED顯示屏：市場近年來呈現出爆發式增長態勢。數據顯示，2021 年全球柔性 OLED 行業價值為 41 億美元 ，而到 2024 年第二季度，全球柔性 OLED 面板出貨量就達到了 1.6 億片，同比大幅增長 39.9%，環比增長 17.5%，占整體 OLED 智能機面板市場的 72.2%。根據 QYR 發布的行業報告預測，到 2031 年，全球柔性 OLED 市場規模預計將飆升至 1177 億美元，復合年增長率高達 40.4%。
這一迅猛增長的背后，有著多方面的驅動因素。在技術層面，AMOLED 技術的成熟與普及功不可沒。它使得柔性 OLED 在畫質、功耗、響應速度等關鍵性能指標上不斷突破，能夠更好地滿足消費者對于高品質顯示的嚴苛需求。從市場需求角度而言，消費電子產品的創新升級浪潮從未停歇。以智能手機為例，折疊屏手機的出現，為柔性 OLED 提供了廣闊的應用空間，消費者對這類創新產品的強烈需求，有力地拉動了柔性 OLED 市場的發展。政策方面，各國政府紛紛出臺鼓勵政策，為 OLED 等新型顯示技術的發展保駕護航，營造了良好的產業發展環境。
