硅基顯示屏原理解析
硅基OLED 顯示屏

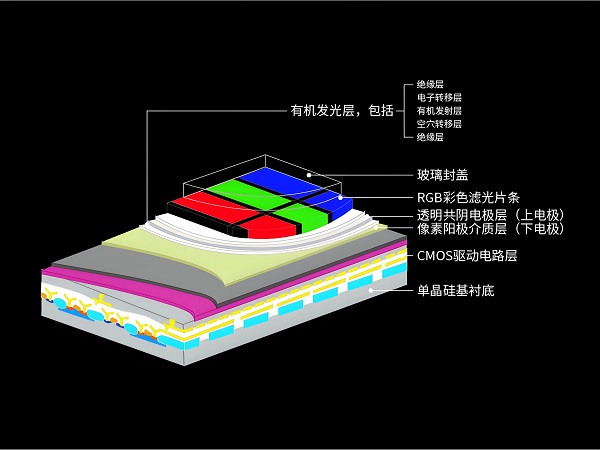

基本結構：以單晶硅作為襯底，通過集成電路工藝在硅襯底上制作出 CMOS 驅動電路，然后在硅基底片上依次制備有機發光二極管的各功能層，包括陰極、電子傳輸層、發光層和陽極等多層薄膜結構。
發光原理：當在陰極和陽極之間施加一定的電壓時，電子會從陰極注入到電子傳輸層，然后進入發光層。同時，空穴從陽極注入到發光層。在發光層中，電子與空穴復合，釋放出能量，這些能量以光子的形式輻射出來，從而產生可見光。不同的發光材料會發出不同顏色的光，通過控制不同顏色發光單元的發光強度和組合，可以實現各種色彩的顯示。
驅動原理：硅基 OLED 顯示屏的 CMOS 驅動電路負責控制每個像素點的發光狀態。通過對驅動電路中的晶體管進行開關控制，可以精確地調節每個像素點的電流大小，從而控制其發光亮度。同時，通過對不同顏色像素點的驅動信號進行調制，可以實現圖像的色彩顯示和動態變化。
硅基液晶LCOS顯示屏
基本結構：采用涂有液晶硅的 CMOS 集成電路芯片作為反射式 LCD 的基片，經過先進工藝將表面磨平后鍍上鋁作為反射鏡，形成 CMOS 基板。然后將 CMOS 基板與含有透明電極的玻璃基板相貼合，中間注入液晶并進行封裝。
顯示原理：利用液晶分子的電光效應來控制光的傳播。當沒有外加電場時，液晶分子處于特定的排列狀態，光線通過液晶層時會發生特定的折射和偏振變化，大部分光線被反射回來，此時像素呈現明亮狀態。當在像素電極上施加一定的電壓時，液晶分子會在電場的作用下發生旋轉，改變其排列方向，從而改變光線的折射和偏振特性，使得部分光線被吸收或散射，反射回來的光線減少，像素呈現暗態。通過控制每個像素上的電壓大小，可以調節液晶分子的旋轉角度，從而控制反射光的強度，實現不同灰度級的顯示。
色彩實現原理：通過在光路中設置彩色濾光片，將白色光分解為紅、綠、藍三種基色光。然后通過控制每個像素點上紅、綠、藍三種基色光的亮度比例，來實現各種色彩的顯示。
為什么用硅基顯示屏？
硅基顯示屏是一種結合了半導體技術與顯示技術的新型顯示屏，主要包括硅基 OLED 和硅基液晶（LCOS）等類型，一般來說其正常使用壽命在5000 小時到 10000 小時左右。
硅基材料具有良好的半導體性能，能夠?qū)崿F(xiàn)非常精細的電路設計和制造工藝。這使得硅基顯示屏可以在較小的尺寸內集成大量的像素，從而實現高分辨率和高像素密度。例如，在虛擬現實（VR）和增強現實（AR）設備中，硅基 OLED 顯示屏能夠提供清晰、逼真的圖像，為用戶帶來沉浸式的視覺體驗。
高對比度和寬色域
硅基 OLED 顯示屏具有自發光的特性，每個像素都可以獨立控制亮度和顏色。這使得它能夠?qū)崿F(xiàn)極高的對比度，黑色像素可以完全不發光，從而呈現出深邃的黑色，而白色像素則可以發出明亮的光線，使畫面更加生動逼真。同時，硅基 OLED 顯示屏還具有寬廣的色域，能夠顯示更加豐富、鮮艷的色彩，滿足專業圖像處理和高端顯示需求。
快速響應速度
硅基顯示屏的響應速度非常快，能夠在極短的時間內完成像素的亮滅切換。這使得它在顯示動態畫面時能夠有效避免拖影和模糊現象，提供流暢的視覺效果。在游戲、視頻播放等對動態畫面要求較高的應用場景中，硅基顯示屏的快速響應速度優勢尤為明顯。
低功耗
硅基顯示屏在顯示黑色時，像素可以完全關閉，不消耗能量，因此在顯示黑色較多的畫面時，能夠節省大量的電能。此外，硅基 OLED 顯示屏的發光效率較高，能夠在較低的功耗下提供足夠的亮度，有助于延長移動設備的電池續航時間。
輕薄便攜
硅基顯示屏采用單晶硅作為襯底，具有較高的集成度和輕薄的結構。這使得它可以應用于各種輕薄便攜的設備中，如智能手表、頭戴式顯示器等，不會增加設備的過多重量和體積。
良好的穩定性和可靠性
硅基材料具有較好的化學穩定性和熱穩定性，能夠在不同的環境條件下保持較好的性能。同時，硅基顯示屏的制造工藝相對成熟，產品的一致性和可靠性較高，降低了生產成本和維修成本。
硅基oled微型顯示技術
特點
高分辨率和高像素密度：硅基材料良好的半導體性能使得精細的電路設計和制造工藝得以實現，可在較小尺寸內集成大量像素，能滿足近眼顯示等對高分辨率的需求。
高對比度和寬色域：具有自發光特性，每個像素可獨立控制亮度和顏色，黑色像素完全不發光，呈現深邃黑色，白色像素可發出明亮光線，畫面生動逼真，且色域?qū)拸V，色彩豐富鮮艷。
快速響應速度：響應速度快，能在極短時間內完成像素的亮滅切換，顯示動態畫面時可有效避免拖影和模糊現象，提供流暢視覺效果。
輕薄便攜：采用單晶硅作為襯底，結構輕薄，適用于智能手表、頭戴式顯示器等輕薄便攜設備
硅基OLED顯示屏的發展趨勢
市場規模增長迅速
根據 MarketsandMarkets 的報告，硅基 OLED 市場規模預計將從 2024 年的 5.34 億美元增至 2029 年的 23.52 億美元，2024 年至 2029 年的復合年增長率為 34.5%。另據 Cinnoresearch 統計數據顯示，2021 年全球 AR/VR 硅基 OLED 顯示面板市場規模為 6400 萬美元，2022 年增至 1.54 億美元，同比增長高達 140.63%，預計到 2025 年全球 AR/VR 硅基 OLED 顯示面板市場規模將達到 14.70 億美元。
技術不斷創新進步
更高的分辨率和像素密度：隨著技術的發展，硅基 OLED 顯示屏的分辨率和像素密度不斷提高，能夠提供更加清晰、細膩的圖像顯示效果。如昀光科技展示了 2560×2560 顯示分辨率、刷新率高達 3600Hz 的 1.32 英寸硅基 OLED 微顯示器。
更快的響應速度：硅基 OLED 顯示屏的響應速度快，能夠快速地顯示和切換圖像，減少拖影和模糊現象，提高動態畫面的流暢度。
更低的功耗：通過優化材料和結構，硅基 OLED 顯示屏的功耗不斷降低，有助于延長設備的電池續航時間，提高能源利用效率。
更小的尺寸和更輕薄的設計：硅基 OLED 顯示屏可以實現更小的像素尺寸和更輕薄的設計，適用于各種小型化和便攜化的設備，如智能眼鏡、虛擬現實頭盔等。
應用領域不斷拓展
VR/AR 設備：硅基 OLED 顯示屏具有高分辨率、高對比度、低延遲等優勢，能夠?yàn)橛脩籼峁└映两降奶摂M現實和增強現實體驗，是 VR/AR 設備的理想顯示技術。
汽車抬頭顯示系統（HUD）：硅基 OLED 顯示屏可以將行駛信息投影到汽車前擋風玻璃上，為駕駛員提供便捷的信息顯示和交互方式，提高駕駛安全性和舒適性。
數碼相機電子取景器：硅基 OLED 顯示屏在數碼相機電子取景器中的應用也越來越廣泛，能夠提供更加清晰、逼真的圖像預覽和拍攝效果。
工業及醫療領域：硅基 OLED 顯示屏可以應用于工業控制、醫療設備等領域，提供高分辨率、高對比度的圖像顯示，有助于提高工作效率和診斷準確性。
產業生態逐漸完善
上游原材料和設備供應商不斷發展：隨著硅基 OLED 顯示屏市場的增長，上游原材料和設備供應商也在不斷發展壯大，為硅基 OLED 顯示屏的生產提供了更加穩定和優質的原材料和設備。
中游面板制造商積極布局：京東方、視涯、清越科技等國內外面板制造商紛紛積極布局硅基 OLED 顯示屏生產線，提高生產能力和技術水平，推動硅基 OLED 顯示屏的產業化進程。
下游終端設備廠商廣泛應用：蘋果、Meta、谷歌、高通、微軟等下游終端設備廠商在其產品中廣泛應用硅基 OLED 顯示屏，推動了硅基 OLED 顯示屏的市場需求和應用普及
硅基OLED顯示屏和硅基LCOS顯示屏相比優劣勢
硅基顯示屏的應用領域有那些
消費電子領域
VR/AR 設備：為用戶提供高分辨率、高對比度的沉浸式視覺體驗。如 HTC Vive Focus 3 等高端 VR 設備，采用硅基 OLED 顯示屏，可減少畫面延遲和畸變，使用戶在虛擬環境中獲得更真實的感受。
數碼相機電子取景器：提供清晰、逼真的圖像預覽和拍攝效果，幫助用戶更好地構圖和對焦。例如索尼 A7R5 等相機，其電子取景器采用硅基 OLED 顯示屏，色彩還原度高，在強光環境下也能清晰顯示。
智能手表：硅基 OLED 顯示屏能夠提供鮮艷的色彩和清晰的圖像，同時功耗較低，有助于延長手表的續航時間。如蘋果 Apple Watch Series 8 等產品，采用該顯示屏，提升了用戶體驗。
汽車領域
抬頭顯示系統（HUD）：將車速、導航等重要信息投影到汽車前擋風玻璃上，使駕駛員無需低頭即可獲取信息，提高駕駛安全性。如寶馬 5 系等車型，配備的 HUD 系統采用硅基 OLED 顯示屏，顯示效果清晰且亮度高。
軍事領域
夜視儀：在夜間或低光照環境下，硅基 OLED 顯示屏能夠清晰地顯示目標圖像，幫助士兵進行觀察和作戰。例如美軍的 AN/PVS-14 夜視儀，采用該顯示屏，提高了士兵的夜視能力。
頭盔顯示器：為飛行員、士兵等提供飛行參數、瞄準信息等，增強作戰效能。如 F-35 戰斗機的頭盔顯示器，采用硅基 OLED 顯示屏，集成了多種功能，提升了飛行員的態勢感知能力。
醫療領域
內窺鏡：可與內窺鏡結合，為醫生提供清晰的體內圖像，幫助診斷和治療疾病。例如奧林巴斯的一些內窺鏡產品，采用硅基 OLED 顯示屏，能夠清晰地顯示人體內部的細節。
手術顯微鏡：在手術過程中，為醫生提供高分辨率的手術視野，有助于提高手術的準確性和安全性。如蔡司的手術顯微鏡，部分型號采用硅基 OLED 顯示屏，為醫生提供了清晰的手術畫面。
