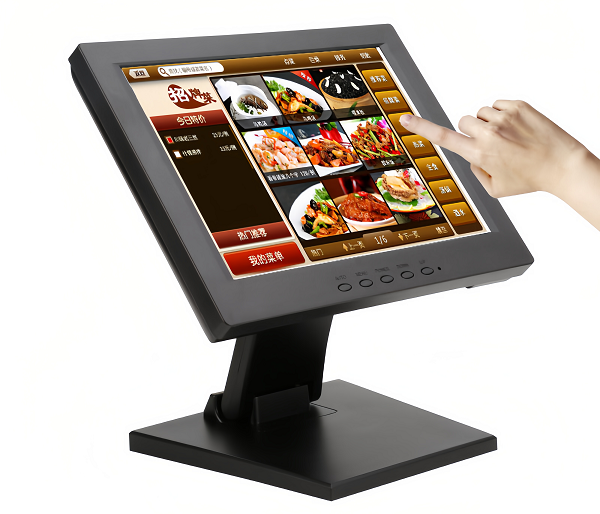

電阻觸摸顯示屏原理解析
電阻觸摸顯示屏由多層復合薄膜構成，以玻璃或硬塑料平板為基層，表面涂有透明氧化金屬導電層，上面再覆蓋一層外表面硬化處理、光滑防擦的塑料層，其內表面也有涂層，兩層導電層之間有許多細小的透明隔離點將它們隔開絕緣。
當手指或其他物體觸摸屏幕時，兩層導電層在觸摸點位置接觸，電阻發生變化，在 X 和 Y 兩個方向上產生信號，然后送觸摸屏控制器，控制器偵測到接觸并計算出觸摸點的 (X，Y) 位置，再根據模擬鼠標的方式運作。
電阻觸摸顯示屏的“壓力感應奧秘”
（一）壓力觸發接觸

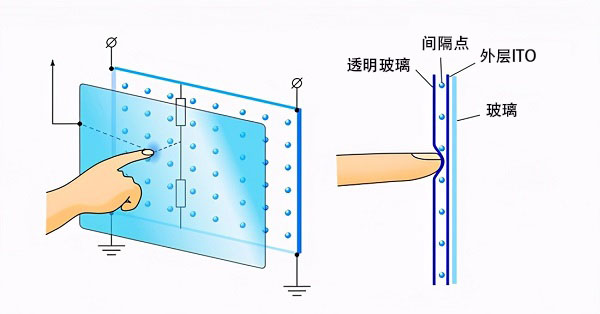

當我們的手指輕輕觸碰電阻觸摸顯示屏?xí)r，就如同給屏幕內部的微觀世界下達了一道指令。這一觸摸動作產生的壓力，如同一只無形的大手，使得薄膜下層的 ITO 與玻璃上層的 ITO 在觸摸點處相互接觸。原本被隔層分開的兩層導電層，此刻就像被接通的電路開關，形成了一個導電通路。
在這個過程中，由于兩層 ITO 的接觸，電阻發生了變化。這一電阻變化就像是電路中的 “信號燈”，發出了一個特殊的信號，向系統傳遞出屏幕被觸摸的信息。這種壓力觸發的接觸方式，是電阻觸摸顯示屏實現觸摸感知的第一步，也是最為關鍵的一步。它就像一把鑰匙，打開了人機交互的大門，讓我們能夠通過簡單的觸摸操作，與屏幕背后的電子世界進行溝通。
（二）電壓測量與坐標計算
一旦兩層 ITO 接觸，產生了電阻變化，接下來就是控制器大展身手的時候了。控制器就像是一位經驗豐富的偵探，通過檢測電流的變化，來獲取觸摸點的關鍵信息。它會迅速對電流變化進行 A/D 轉換，將模擬信號轉化為數字信號，這一過程就像是把模糊的線索轉化為清晰的證據。
在得到數字信號后，控制器會根據預先設定的算法，精確地計算出觸摸點的 X、Y 坐標。這個計算過程就像是在一張地圖上精準定位一個地點。通過對觸摸點坐標的計算，系統能夠準確地知道用戶觸摸的位置，從而實現觸摸位置的精準定位。無論是點擊圖標、滑動屏幕還是輸入文字，這一精準定位功能都能確保我們的操作被準確無誤地識別和執行。
電阻觸摸顯示屏分類
四線電阻屏：四線電阻模擬量技術的兩層透明金屬層工作時每層均增加 5V 恒定電壓，一個豎直方向，一個水平方向，總共需四根電纜。具有高解析度、高速傳輸反應的特點，表面經過硬度處理，可減少擦傷、刮傷，還能進行防化學處理，有光面及霧面處理，一次校正后穩定性高，永不漂移。
五線電阻屏：五線電阻技術觸摸屏的基層把兩個方向的電壓場通過精密電阻網絡都加在玻璃的導電工作面上，外層鎳金導電層只作為純導體，觸摸后通過分時檢測內層 ITO 接觸點 X 軸和 Y 軸電壓值的方法測得觸摸點的位置。五線電阻觸摸屏內層 ITO 需四條引線，外層只需一條，共有五條引出線。其解析度高，表面硬度更高，同點接觸 3000 萬次尚可使用，以導電玻璃為基材，一次校正后穩定性高，永不漂移，但價格較高，對環境要求也高。
電阻觸摸顯示屏的使用壽命受多種因素影響，一般在5到10年左右。
電阻觸摸顯示屏有哪些應用領域？
工業控制：在工業自動化領域，如 PLC 控制器、儀表板、自動化生產線上的監控界面等，電阻觸摸顯示屏因其耐用性、穩定性和成本效益，常被用于人機界面（HMI）設備中，能承受惡劣的工業環境，如油污、灰塵、震動等。
汽車后市場：在車載導航、行車記錄儀等汽車后市場產品中應用廣泛，其尺寸適中、安裝靈活，電阻觸摸的方式在行車過程中，即使面對顛簸路況，也能保證準確操作。
醫療設備：如血糖儀、血壓計、心電圖監測儀等便攜式醫療設備，以及一些醫院的手術設備、診斷設備的操作界面等，電阻觸摸顯示屏可以實現醫護人員戴手套操作，且其精準度高，能滿足醫療設備精密操作的需求。
消費電子產品：在 MP3 播放器、電子書閱讀器、小型游戲機等產品中，電阻觸摸顯示屏有著廣泛的應用，其成本低、耐用性好的特點能夠滿足這些產品的基本需求，同時也能提供較為精準的觸摸操作。
交通運輸：在公共交通工具中，如公交車、地鐵等，電阻觸摸顯示屏可用于信息交互，乘客可以通過觸摸屏查詢動態信息、購買車票等。
教育和培訓設備：在教育行業中，可應用于電子白板、教學一體機、學習平板等設備，有助于簡化人機交互過程，老師和學生可以使用觸摸筆等工具進行書寫、標注、操作課件等，推動教育的信息化發展。
如何選擇適合戶外使用的電阻觸摸顯示屏？
戶外使用電阻觸摸顯示屏對環境要求防水防塵，應選擇防護等級至少達到IP65的產品。
若使用環境存在化學腐蝕風險，如沿海地區或工業污染區域，要選擇外殼和內部電路采用防腐蝕材料的顯示屏，如不銹鋼外殼、經過防腐蝕處理的電路板等。
顯示性能
亮度：戶外光線強，為保證屏幕內容清晰可見，亮度應在 1000nits 以上，高亮度可有效提高在強光下的可視性。
對比度：高對比度能使圖像和文字更清晰，增強視覺效果，戶外電阻觸摸顯示屏的對比度通常應達到 1000:1 以上。
防眩光：為減少反射光對視覺的干擾，應選擇屏幕表面添加防眩光涂層的產品，降低反射率，提高屏幕的可讀性。
環境適應性
溫度范圍：戶外溫度變化大，顯示屏需具備寬溫度適應性，通常要求工作溫度范圍在 - 20℃至 70℃之間。
溫度補償技術：具備溫度補償功能的顯示屏可自動調整屏幕的亮度、對比度等參數，以適應環境溫度的變化，確保在不同溫度下性能穩定。
觸摸性能
響應速度：快速的響應速度可提供流暢的觸摸體驗，在戶外應用中，用戶可能需要快速操作顯示屏，因此響應速度是一個重要的考慮因素。
觸摸精度：對于需要精確操作的戶外應用，如地圖導航、設備調試等，應選擇觸摸精度高的顯示屏，通常精度可達 4096×4096 或更高。
可靠性和壽命
耐用性：戶外顯示屏通常需要長時間連續工作，應選擇采用高質量材料和零部件制造的產品，以確保具有較長的使用壽命。
遠程監控和維護：為方便管理和維護，可選擇具備遠程監控和維護功能的顯示屏，通過網絡實時監測顯示屏的運行狀態，進行參數調整和故障診斷等操作。
接口和兼容性
接口類型：確保顯示屏的接口與現有設備兼容，常見的接口有 VGA、HDMI、DVI 等，根據實際需求選擇合適的接口類型。
操作系統兼容性：檢查顯示屏是否提供對應操作系統的驅動程序，以確保在使用的操作系統上能正常運行。
不僅如此，我們應當選擇產品質量和售后服務通常更有保障的品牌經銷商，能提供完善售后服務，包括保修期限、維修響應時間、技術支持等方面，可在顯示屏出現問題時及時解決，減少停機時間和損失。
電阻觸摸顯示屏價格一般是多少
小尺寸（3-7 寸）：一般價格在幾十元到幾百元不等。例如，3.5 寸電阻觸摸顯示屏價格可能在 30-50 元，4.3 寸的大概在 100-160 元，7 寸的充電樁顯示屏幕電阻電容高亮寬溫工業觸控屏價格約為 218 元。
中等尺寸（8-12 寸）：價格通常在幾百元到一千多元。如 8 寸工業級帶外殼電阻屏電容屏高亮屏液晶顯示器價格約 360 元，10.4 寸戶外太陽光下可視工業級觸摸顯示器價格在 1450-1750 元，12 寸觸摸顯示器四線 / 五線工業電阻觸摸顯示器價格約 700 元。
大尺寸（17 寸及以上）：價格一般在一千元以上。像 17.3 寸電阻屏觸摸屏價格在 91-162 元（起批量不同價格有差異），18.5 寸 2000cd 戶外航拍串口電阻觸摸 1080P 高亮液晶顯示屏約 199 元，21.5 寸卡扣嵌入式工控機柜高清高亮電腦顯示器電阻容觸摸液晶屏約 1088 元
未來電阻觸摸顯示屏發展趨勢
在材料創新方面，研發人員將不斷探索新型材料，以提升電阻觸摸顯示屏的性能。例如，尋找更具柔韌性和耐磨性的材料，使屏幕不僅能適應各種復雜的使用環境，還能在多次彎曲、折疊后依然保持良好的觸摸功能和顯示效果。同時，研發高透明度且低電阻的材料，可進一步提高屏幕的視覺質量和觸摸響應速度，為用戶帶來更清晰、更流暢的操作體驗。
技術革新也是未來發展的關鍵方向。一方面，通過優化電路設計和算法，提高觸摸點的檢測精度和識別速度，減少誤觸現象，讓用戶的操作更加精準、高效。另一方面，將引入更多先進的傳感技術，如壓力感應的進一步升級，能夠識別不同程度的觸摸壓力，實現更多豐富的交互功能，比如根據觸摸壓力大小調整圖像縮放比例、控制音量大小等。
在應用拓展上，電阻觸摸顯示屏將在更多新興領域嶄露頭角。在教育領域，它可能會廣泛應用于智能教學設備，為學生提供更加生動、互動的學習體驗，如通過觸摸屏幕進行虛擬實驗操作、互動式學習游戲等。在交通出行方面，汽車的中控臺、儀表盤等可能會采用更先進的電阻觸摸顯示屏，實現更加便捷的車輛控制和信息交互，提升駕駛的安全性和舒適性。在可穿戴設備領域，電阻觸摸顯示屏也有很大的發展?jié)摿?，如智能手表、智能手環等，其堅固耐用、觸摸兼容性強的特點，能夠滿足可穿戴設備在日常使用中的各種需求。
